東元電機AEEV1H315M-6 90KW AEEV2N機型技術數據
種類:三相異步電動機
設計依據:國際電工委員會IEC60034;中國國家標準GB755
額定電壓:380V或其它電壓
額定頻率:50HZ或60Hz
工作制:連續工作制
機座號:80~355L
防護等級:IP55
冷卻方式:IC411
絕緣等級:F級絕緣
溫升:S.F.1.0（50Hz）時采用電阻法考核定子繞組溫升，2P＆4P 200KW、F＃355M、F＃355L溫升不超過105℃，其他規格溫升不超過80℃
安裝方式:IMB3（水平腳座安裝）;IMB35（水平腳座安裝帶大法蘭）IMB5（水平法蘭安裝）;IMV1（立式軸向下）及其它電動機參數和安裝尺寸參照附表。
●能效等級符合中國國家標準GB18613-2012能效。頻率50H以外不在國家能效認證范圍，特性與特性有所差異，本表以GB特性為準

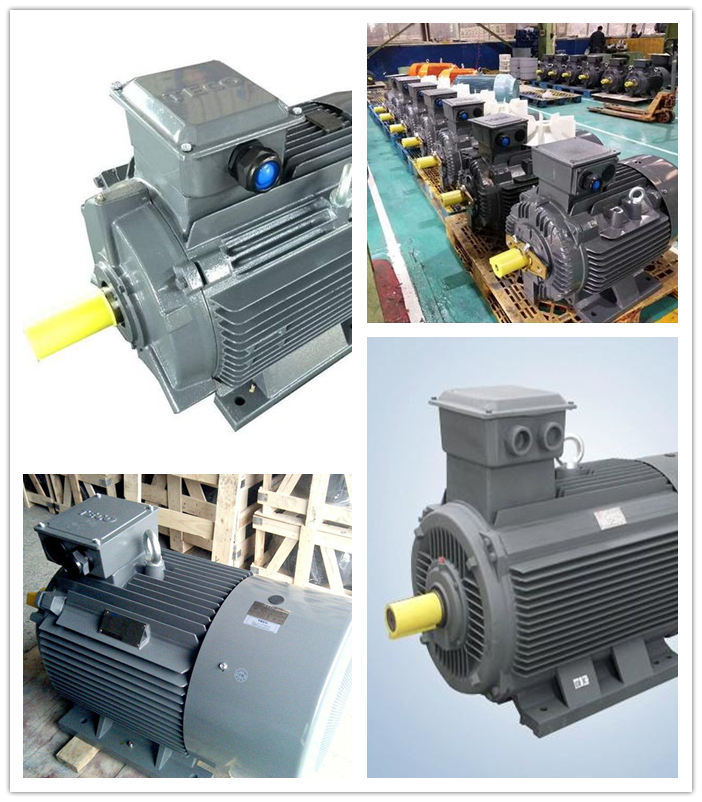

東元電機AEEV1H315M-6 90KW AEEV2N機型照片(照片僅供參考，請以實物為準，可撥打4006227598獲取實物照片)
東元電機AEEV1H315M-6 90KW AEEV2N機型適用條件
電源條件:電壓波動率±10％以內，頻率波動率±5％以內，電壓及頻率綜合波動率10％以內，但頻率波動率不超過±5％
使用場所:室內、無危險氣體環境
環境溫度:-15~40℃
環境濕度:相對濕度90％以下（但不能凝結）
海拔高度:海拔1000m以下
傳動方式:皮帶輪傳動，但是2P45KW及以上，4、6＆8P F＃280及以上使用聯軸器。
旋轉方向:可雙向旋轉，當電源相序與電動機出線端標志字母一致時，面向軸伸端看為順時針方向旋轉。
起動方式:全壓直接起動或Y-△起動
涂裝：GB3灰色 Munsell7.5B 3.5/0.5
GB2藍色 Munsell5PB 3/8
要求:安裝聯軸器或皮帶輪請利用軸端攻牙壓進迫入，禁止以外力敲擊軸裝安裝，如有特殊需要請另行洽詢。
東元電機AEEV1H315M-6 90KW AEEV2N機型電機特點
IP55防護結構，防塵，防水花及油沫，鑄鐵框架，結構強壯，符合國際標準，安全更具保障性
采用東元F級絕緣，耐熱度高，抗電沖擊強，絕緣壽命長，在惡劣環境下也能勝任
使用進口品牌之軸承，著名鋼廠之硅鋼片，性能更具保障規范化的設計、優質的材料、先進的加工設備和完善的質量保證體系，這些表現在效率高振動小噪聲低、安全可靠
選用:依據客戶需要可搭配熱保護器，PTC，空間加熱器，RTD，PT100及其它

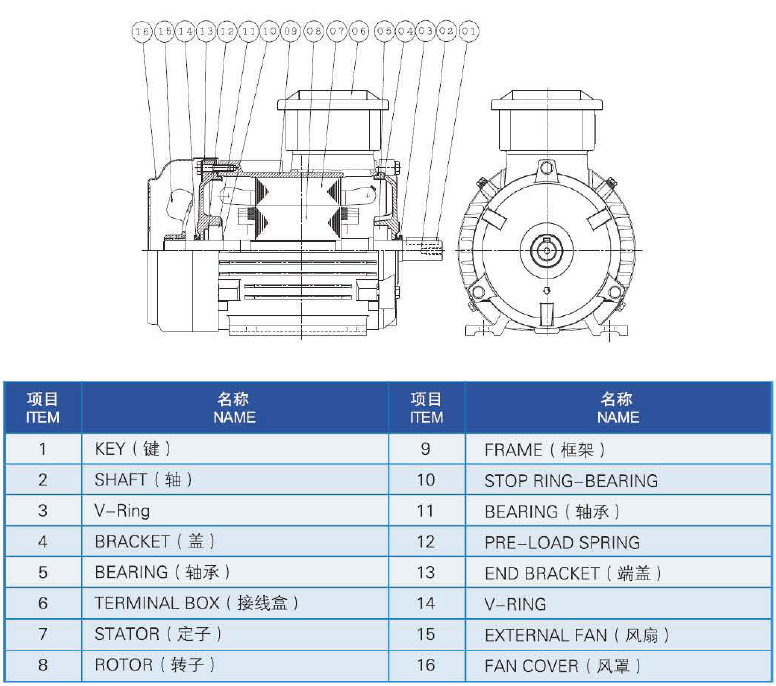

東元電機AEEV1H315M-6 90KW AEEV2N機型剖面圖

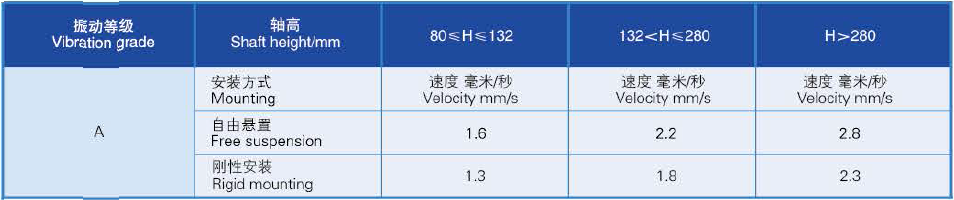

東元電機AEEV1H315M-6 90KW AEEV2N機型振動
所有電動機轉子都使用半鍵按照A級（標準）振動等級進行動態平衡。
電動機在空載時測得振動速度有效值不超過下表中的A級所列值。

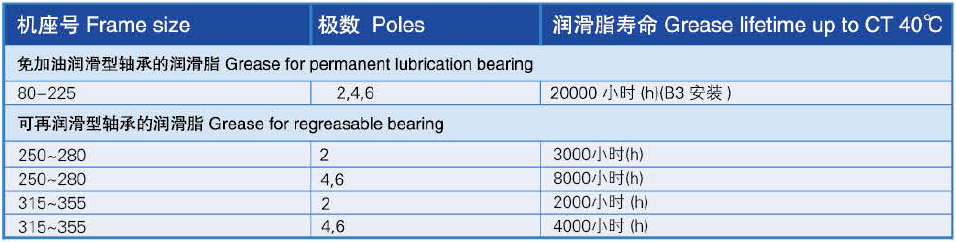

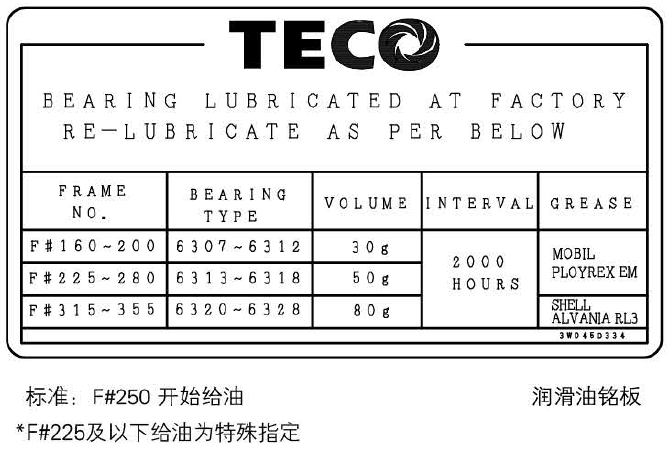

東元電機AEEV1H315M-6 90KW AEEV2N機型油脂壽命
注:
1.當環境溫度每升高10℃，潤滑脂壽命以及再潤滑時間縮短一半。
2.20000小時適用于電機水平安裝聯軸器傳動。

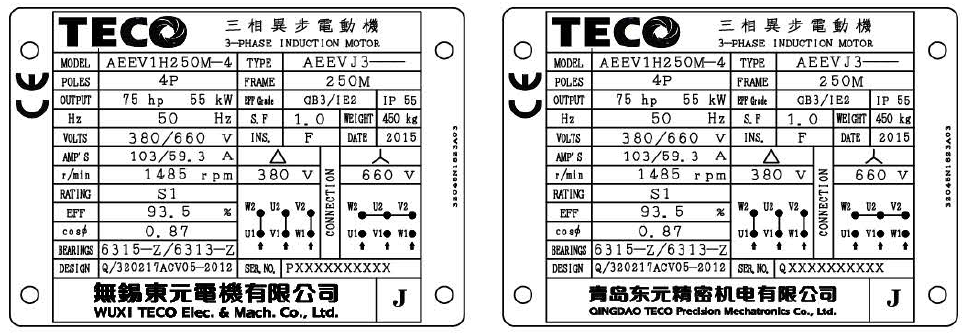

東元電機AEEV1H315M-6 90KW AEEV2N機型銘牌信息
東元電機AEEV1H315M-6 90KW AEEV2N機型軸承溫升
注意！
軸承溫升的高低程序比軸承本身實際溫度更能反映出問題的狀況
如果軸承溫升速率太快或是有非學明顯的振動或異音，電動機必須立刻停止運轉，詳細檢查問題發生的原因，否則不得重新運轉。
如果軸承溫升及運轉情況都正常的話，電動機必須繼續運轉直到軸承溫度穩定為止，許可的溫度值如下:
滾動軸承 插入式溫度檢出器 警告值 跳脫值
軸承測試的溫度 95℃ 100℃

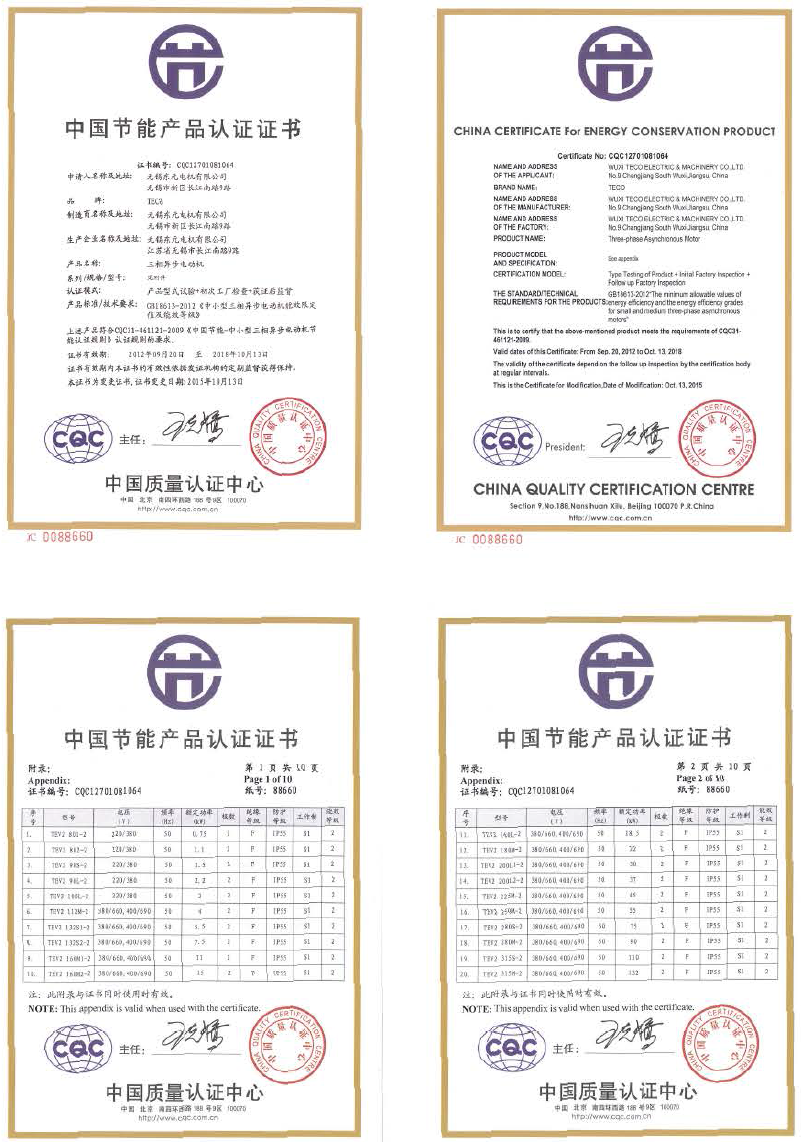

東元電機AEEV1H315M-6 90KW AEEV2N機型節能證書

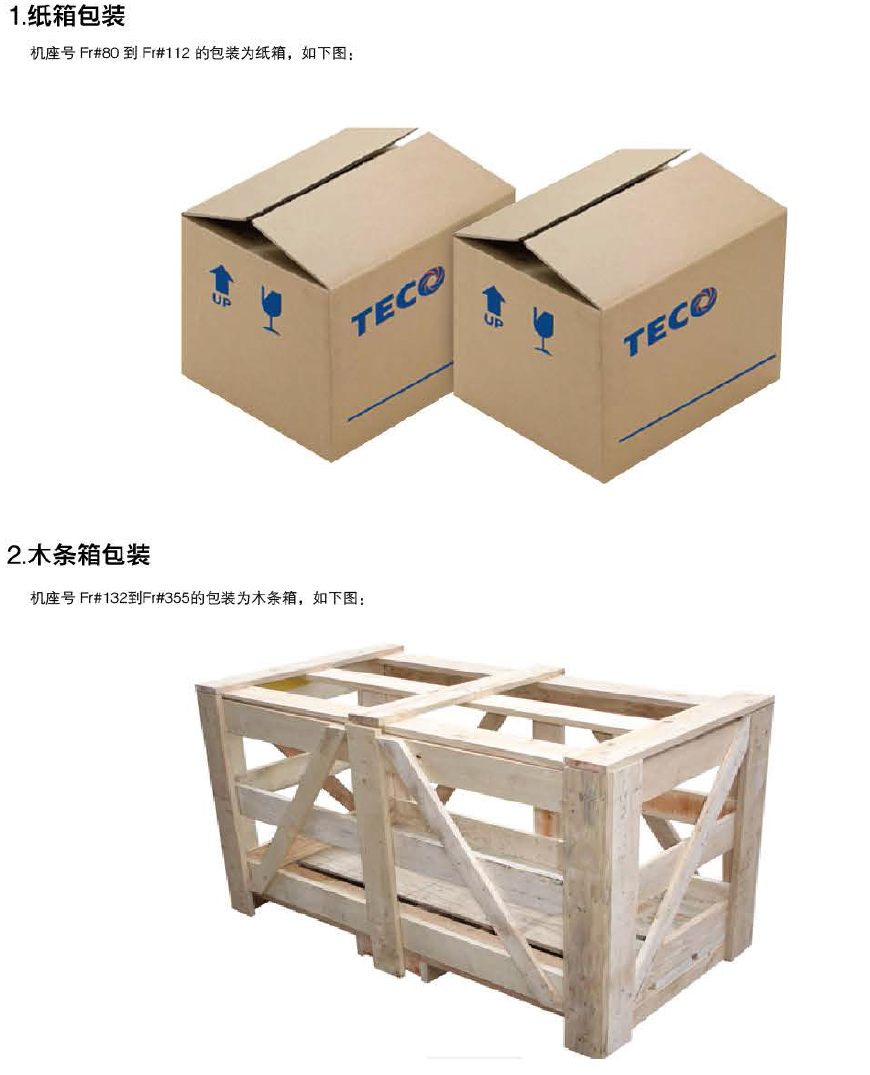

東元電機AEEV1H315M-6 90KW AEEV2N機型包裝
東元電機AEEV1H315M-6 90KW AEEV2N機型的電氣數據及安裝尺寸
請參考樣冊，樣冊下載地址：http://www.119service.com/post/5267.html
